本文討論超純水和CO2起泡器對硬刀的影響。我們生產(chǎn)過程中為了防止硅IC加工時產(chǎn)生靜電，通常使用CO2起泡器去除靜電。 根據(jù)CO2起泡器的電阻率，切割水有時會對刀刃（接合部）產(chǎn)生腐蝕，導(dǎo)致無法進(jìn)行穩(wěn)定的加工。

下面我們通過三組實(shí)驗(yàn)來對比看看超純水和CO2起泡器對刀片的影響。

* 超純水電阻率：18MΩ·CM

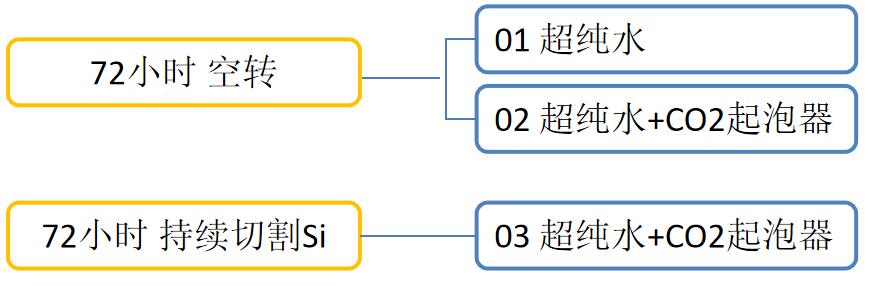

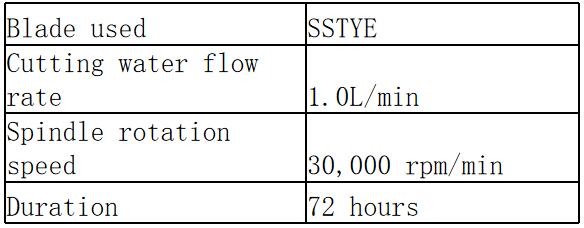

一、實(shí)驗(yàn)條件的設(shè)定

二、不同條件下的實(shí)驗(yàn)結(jié)果

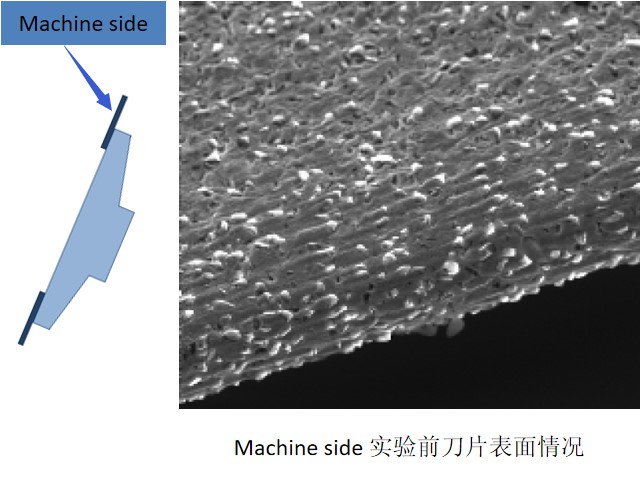

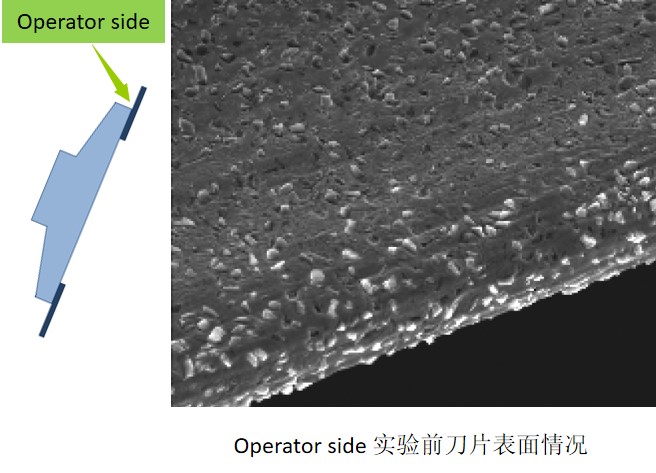

1. 正常刀片表面情況

2. 第一組實(shí)驗(yàn)，72小時 空轉(zhuǎn) 超純水

實(shí)驗(yàn)結(jié)果：

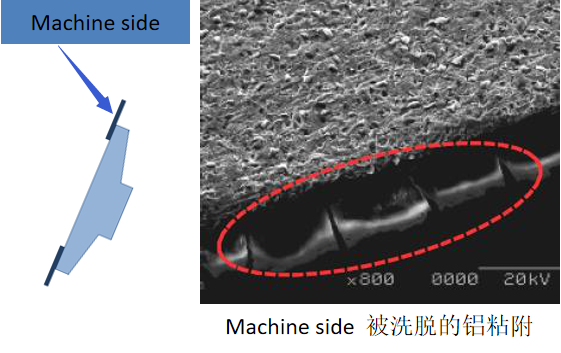

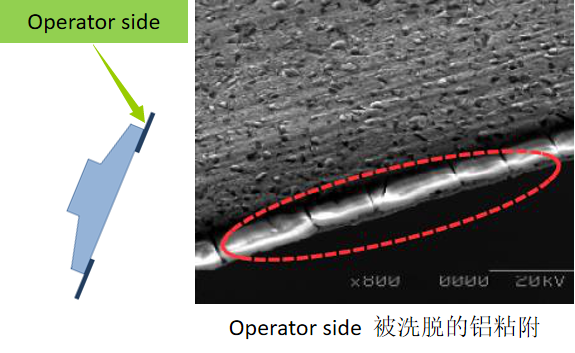

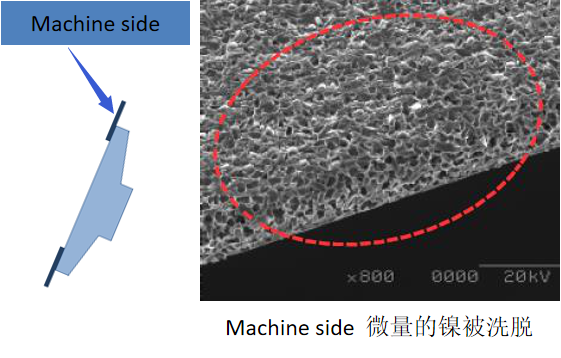

鋁（輪轂）被腐蝕，溶出的鋁粘附在刀刃上。刀刃的機(jī)器側(cè)被輕微腐蝕，刀片的操作側(cè)沒有被腐蝕，因?yàn)樗谎趸X覆蓋。

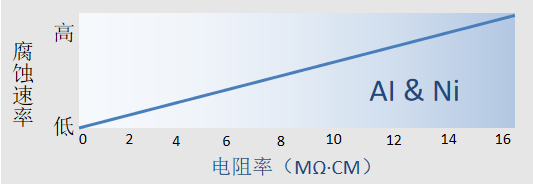

PS：超純水（16MΩ.cm 或更高，雜質(zhì)為 1ppb 級）被稱為饑餓水，接觸材料會發(fā)生 ppb 級的洗脫

3. 第二組實(shí)驗(yàn)， 72小時 空轉(zhuǎn) 超純水+CO2起泡器

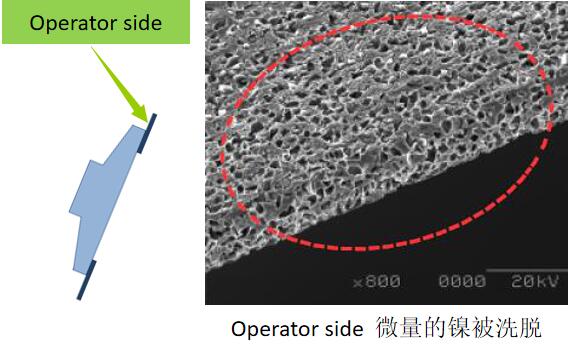

實(shí)驗(yàn)結(jié)果：

鋁（輪轂）被腐蝕，刀刃（機(jī)器側(cè)+操作側(cè)）都被腐蝕。

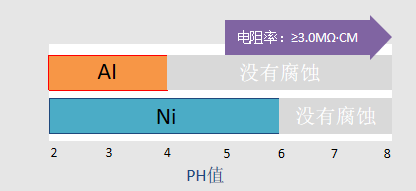

PS: PH值4-8之間鋁（輪轂）不會被腐蝕，但是鎳基體在PH值低于6（含）就會被腐蝕。

4. 第三組實(shí)驗(yàn) 72小時 持續(xù)切割 03 超純水+CO2起泡器

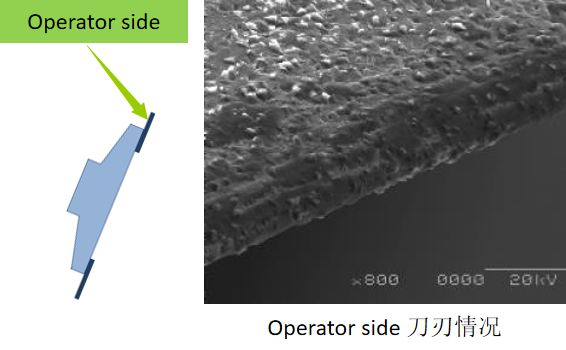

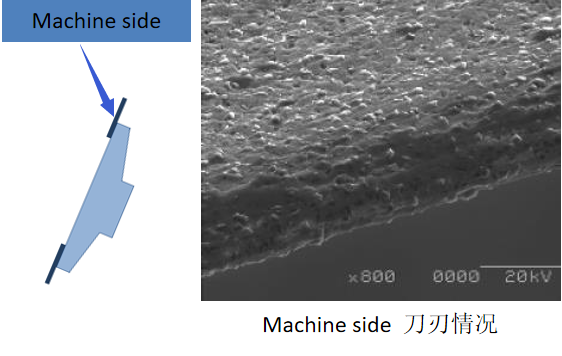

實(shí)驗(yàn)結(jié)果：

鋁（輪轂）和刀刃（機(jī)器側(cè)+操作側(cè)）都沒有被腐蝕。

原因：加工硅時產(chǎn)生的污染物（切削粉塵）粘附在刀片上，從而使刀片被 SiO2薄膜覆蓋。

建議：如果長時間不進(jìn)行加工，請停止切割水。 尤其是當(dāng)使用輔助起泡器時，即使pH值在6左右，刀片在空轉(zhuǎn)過程中也可能被腐蝕。因此，長時間等待過程中，應(yīng)關(guān)閉切割水。

三、總結(jié)

空轉(zhuǎn)狀態(tài)指的是在實(shí)際開始加工之前，同時開啟主軸和切割水大約 30 分鐘的待機(jī)狀態(tài)。 這樣做是為了能夠以穩(wěn)定的精度操作機(jī)器（暖機(jī)）。

更換刀片后，請務(wù)必在安裝前將主軸空轉(zhuǎn) 10 分鐘。 如果空轉(zhuǎn)（暖機(jī)時間）不足，安裝位置可能會有偏差。
